Geplant. Gefertigt. Nachvollziehbar geprüft.
Von der Elektrokonstruktion mit EPLAN Electric P8 bis zum fertig verdrahteten und dokumentierten Schaltschrank: EMB plant und fertigt Schaltschränke für Maschinenbauer, Anlagenbauer und Industriekunden in der eigenen Werkstatt in Neutraubling bei Regensburg.
Ob individuelle Einzelanfertigung, Kleinserie oder wiederkehrende Fertigung – Konstruktion, Aufbau, Verdrahtung, Prüfung und Dokumentation werden auf das jeweilige Projekt abgestimmt.
Ein Schaltschrankprojekt beginnt nicht erst bei der Verdrahtung. Je nach Ausgangslage übernehmen wir die elektrotechnische Planung, Materialdisposition, den mechanischen Aufbau, die Verdrahtung sowie Prüfung und Dokumentation.
Dabei entstehen keine Lösungen von der Stange, sondern Schaltschränke passend zur Maschine, Anlage und den technischen Anforderungen des Projekts.
Planung und Dokumentation mit EPLAN Electric P8. Dazu gehören projektabhängig Stromlaufpläne, Klemmenpläne, Stücklisten und weitere für Fertigung, Montage und spätere Instandhaltung benötigte Unterlagen. Die Planung bildet die gemeinsame technische Grundlage für Fertigung und spätere Änderungen.
Gehäuse, Montageplatten, Tragschienen, Kabelkanäle und Komponenten werden entsprechend der freigegebenen Planung aufgebaut. Die Fertigung erfolgt in unserer eigenen Werkstatt in Neutraubling. Von individuellen Einzelstücken bis zu wiederkehrenden Ausführungen können Aufbau und Fertigungsablauf auf das jeweilige Projekt abgestimmt werden.
Die Verdrahtung erfolgt nach Stromlaufplan mit eindeutiger Kennzeichnung und einem Aufbau, der nicht nur bei der Auslieferung funktioniert, sondern auch spätere Fehlersuche, Wartung und Erweiterungen berücksichtigt.
Vor der Auslieferung wird der Schaltschrank projektbezogen geprüft. Messungen, Funktionskontrollen und festgestellte Punkte werden dokumentiert. Dafür setzt EMB zusätzlich eine selbst entwickelte digitale Prüflösung ein. Jeder Schaltschrank erhält eine nachvollziehbare Projekt- und Prüfdokumentation entsprechend dem vereinbarten Leistungsumfang.

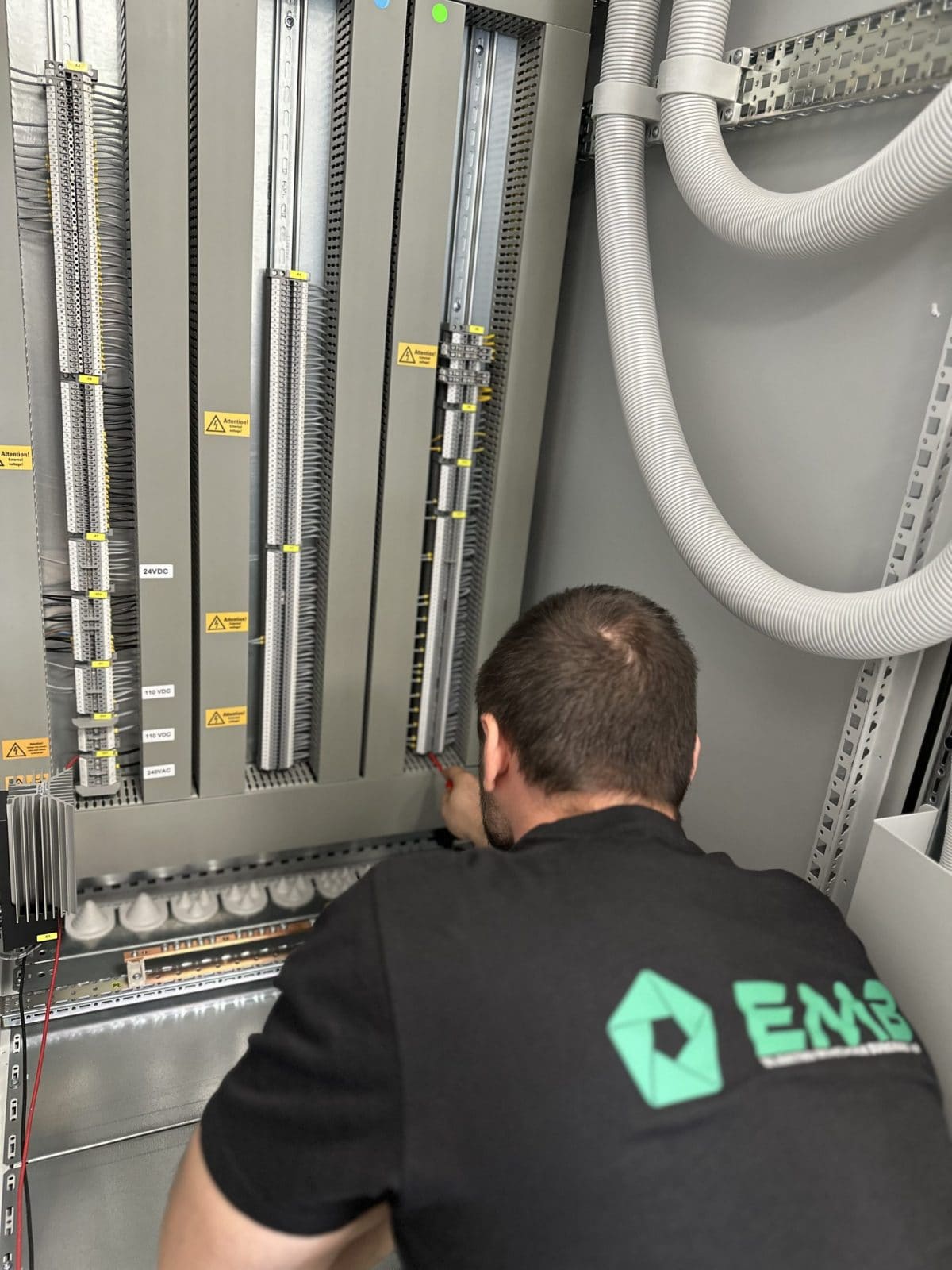

Unsere Schaltschränke entstehen nicht bei einem anonymen Fertigungspartner, sondern in unserer eigenen Werkstatt in Neutraubling bei Regensburg. Hier erfolgen Aufbau, Bestückung, Verdrahtung und Prüfung durch unser eigenes Team.
Bei einem Schaltschrank reicht es nicht, am Ende nur festzuhalten, dass er „geprüft" wurde. Entscheidend ist, dass nachvollziehbar bleibt, was geprüft wurde, welche Feststellungen es gab und wie diese abgearbeitet wurden. Dafür hat EMB eine eigene digitale Prüflösung entwickelt.
Der Prüfer arbeitet direkt mit den zum Projekt gehörenden Unterlagen. Feststellungen können dem jeweiligen Prüfschritt beziehungsweise der betreffenden Stelle zugeordnet und bei Bedarf mit Fotos dokumentiert werden. Offene Punkte bleiben sichtbar, bis sie bearbeitet wurden.
Wartung & Prüfung bestehender Schaltschränke →
Auch bei mehreren baugleichen Schaltschränken wird die Qualitätssicherung nicht auf ein Muster reduziert. Prüfung und Dokumentation erfolgen projektbezogen für den jeweiligen Schaltschrank.
Nicht nur gebaut – nachvollziehbar geprüft und dokumentiert.
Für Sondermaschinen, Anlagen, Umbauten und Projekte mit individuellen technischen Anforderungen. Planung und Fertigung werden auf Funktion, Einbausituation und spätere Nutzung abgestimmt.
SPS-Retrofit & Maschinensteuerung →Wenn mehrere baugleiche oder weitgehend identische Schaltschränke benötigt werden, können Fertigungsabläufe und Dokumentation entsprechend strukturiert werden. Änderungsstände und projektspezifische Abweichungen müssen dabei nachvollziehbar bleiben.
Für Maschinen- und Anlagenbauer mit regelmäßigem Schaltschrankbedarf ist nicht nur der erste Schrank entscheidend. Wiederholbare Qualität, nachvollziehbare Dokumentation und ein sauber gepflegter Planungsstand werden mit zunehmender Stückzahl immer wichtiger. EMB kann hierfür als Fertigungspartner für wiederkehrende Schaltschrankprojekte eingesetzt werden.
Mehr zur Serienfertigung von Schaltschränken →Steuerungs- und Leistungsschränke für Maschinen, Sondermaschinen und wiederkehrende Maschinenkonzepte.
Schaltschränke und Steuerungen für individuell geplante technische Anlagen und Projekte.
Steuerungs-, Verteilungs- und Automatisierungsaufgaben für industrielle Produktionsumgebungen.
Individuelle Schaltschranklösungen für spezielle elektrische und automatisierungstechnische Aufgaben.
Viele Schaltschrankprojekte sind Sonderlösungen. Schicken Sie uns Stromlaufplan, Lastenheft oder eine kurze Beschreibung Ihrer Aufgabenstellung – wir prüfen, wie sich das Projekt sinnvoll umsetzen lässt.
Projekt besprechenZu Beginn werden Funktion, Schnittstellen, vorhandene Unterlagen, Normanforderungen, Stückzahl und Terminrahmen geklärt. Je besser die technische Ausgangslage definiert ist, desto sauberer können Planung und Fertigung vorbereitet werden.
Sofern Elektrokonstruktion Bestandteil des Auftrags ist, entsteht auf Basis der Anforderungen die Planung mit EPLAN Electric P8. Vor Beginn der Fertigung werden die für das Projekt notwendigen technischen Grundlagen abgestimmt beziehungsweise freigegeben.
Mechanischer Aufbau, Bestückung, Kennzeichnung und Verdrahtung erfolgen in unserer Werkstatt in Neutraubling. Während der Fertigung wird nach dem jeweiligen Projekt- und Dokumentationsstand gearbeitet.
Vor Auslieferung beziehungsweise Übergabe erfolgt die vereinbarte Prüfung. Die zugehörigen Unterlagen und Prüfnachweise werden projektbezogen dokumentiert. Je nach Projekt können anschließend Lieferung, Montage oder weitere Arbeiten vor Ort abgestimmt werden.
Welche technischen Regeln für einen Schaltschrank gelten, hängt von seiner Funktion, seinem Einsatzort und dem Gesamtsystem ab.
Für Niederspannungs-Schaltgerätekombinationen bildet die Normenreihe DIN EN IEC 61439 eine wesentliche Grundlage. DIN EN IEC 61439-1 enthält dabei die allgemeinen Festlegungen; abhängig von Art und Anwendung der Schaltgerätekombination sind weitere Teile der Normenreihe zu berücksichtigen. Bei der elektrischen Ausrüstung von Maschinen ist insbesondere die DIN EN 60204-1 relevant.
Zusätzliche Anforderungen können sich unter anderem aus der konkreten Maschine, dem Einsatzort, dem Netz, der Umgebung, der Schutzart oder dem Zielland ergeben. Deshalb werden die anzuwendenden Anforderungen projektbezogen festgelegt und nicht über eine pauschale Liste von Normlogos definiert.
Maschinen und Anlagen für den nordamerikanischen Markt stellen andere Anforderungen an Konstruktion, Komponentenauswahl, Schutzkonzept, Kennzeichnung und Dokumentation als ein klassisches europäisches Projekt.
Für entsprechende Projekte beschäftigt sich EMB deshalb bereits in der Planung mit den Anforderungen der UL 508A und den daraus entstehenden Randbedingungen für den Schaltschrank. Themen wie SCCR, geeignete Komponenten und projektspezifische Anforderungen sollten möglichst früh berücksichtigt werden – nicht erst kurz vor Auslieferung der Maschine.
UL 508A gilt für Industrial Control Panels. Das Kennzeichen selbst vergibt eine anerkannte Prüfstelle (NRTL).
EMB fertigt Schaltschränke am eigenen Standort in Neutraubling bei Regensburg. Damit sitzen Planung, Fertigung und die weiteren elektrotechnischen Kompetenzen des Unternehmens an einem Standort. Am Standort in Neutraubling fertigt EMB auch Energieverteiler für Industrie und Gewerbe.
Unser regionaler Schwerpunkt liegt in Regensburg, Neutraubling, der Oberpfalz und Niederbayern. Schaltschrankprojekte und gefertigte Schaltschränke sind darüber hinaus nicht auf die unmittelbare Region begrenzt.
Sie haben bereits einen Stromlaufplan, ein Lastenheft oder zunächst nur die technische Aufgabenstellung? Schicken Sie uns die vorhandenen Informationen zu Ihrem Projekt. Wir prüfen die Anforderungen und klären mit Ihnen, welche Planungs-, Fertigungs- und Prüfleistungen benötigt werden. Eine ausführliche Einordnung zu Planung, Kosten und Normen im Schaltschrankbau haben wir separat zusammengestellt.
Lieber direkt sprechen? 09401 526310
EMB fertigt kundenspezifische Schaltschränke für Industrie, Maschinen- und Anlagenbau. Das Spektrum reicht von individuellen Einzelanfertigungen über Kleinserien bis zu wiederkehrenden Ausführungen. Der konkrete Aufbau richtet sich nach Funktion, Leistung, Schnittstellen und den Anforderungen des jeweiligen Projekts.
Ja. Für Elektrokonstruktion und Projektdokumentation setzt EMB EPLAN Electric P8 ein. Je nach Projekt entstehen daraus unter anderem Stromlaufpläne, Klemmenpläne, Stücklisten und weitere Fertigungs- und Dokumentationsunterlagen.
Das lässt sich nicht pauschal mit einer einzelnen Norm beantworten. Für Niederspannungs-Schaltgerätekombinationen ist die Normenreihe DIN EN IEC 61439 wesentlich. Bei der elektrischen Ausrüstung von Maschinen spielt insbesondere DIN EN 60204-1 eine wichtige Rolle. Welche Anforderungen tatsächlich anzuwenden sind, wird anhand des konkreten Projekts bestimmt.
Ja. Neben individuellen Schaltschränken fertigt EMB auch Kleinserien und wiederkehrende Ausführungen. Gerade bei mehreren Schaltschränken sind ein sauber gepflegter Planungsstand, nachvollziehbare Änderungen und eine dokumentierte Prüfung wichtig.
Die Prüfung erfolgt projektbezogen und wird dokumentiert. Zusätzlich nutzt EMB eine selbst entwickelte digitale Prüflösung, mit der Feststellungen und deren Bearbeitung nachvollziehbar festgehalten werden können. Für die Freigabe festgestellter Punkte wird das Vier-Augen-Prinzip eingesetzt.
Für entsprechende Maschinen- und Anlagenprojekte bietet EMB Schaltschrankbau unter Berücksichtigung der Anforderungen der UL 508A an. Da nordamerikanische Projekte zusätzliche Anforderungen beispielsweise an Komponentenwahl, SCCR und Kennzeichnung stellen können, sollten diese Punkte möglichst früh im Projekt berücksichtigt werden.
Die Kosten hängen vom technischen Umfang, vom Planungsstand, von den Komponenten, vom Verdrahtungs- und Prüfaufwand sowie von Stückzahl und besonderen Projektanforderungen ab. Für eine belastbare Kalkulation benötigen wir die konkrete Aufgabenstellung beziehungsweise vorhandene Planungsunterlagen. Mehr zu den einzelnen Preisfaktoren und den nötigen Angebotsunterlagen steht in unserem Fachbeitrag zu Schaltschrankbau-Kosten.
Die Fertigung erfolgt am EMB-Standort in Neutraubling bei Regensburg. Von dort betreut das Unternehmen Projekte in der Region, in Bayern und – abhängig vom Projekt – auch darüber hinaus.
Ob Einzelanfertigung, wiederkehrender Schaltschrank oder neues Maschinenprojekt: Schicken Sie uns Ihre Aufgabenstellung und vorhandenen Unterlagen. Wir prüfen gemeinsam, wie Planung, Fertigung und Dokumentation sinnvoll umgesetzt werden können.
