Hauptverteiler
Zentrale Niederspannungsverteilung für Gewerbe- und Industrieanlagen – projektspezifisch aufgebaut und auf Einspeisung, Abgänge und Anlagenstruktur abgestimmt.
Energieverteilung · Eigene Fertigung in Neutraubling
Energieverteiler für Industrie & Gewerbe.
Geplant. Gefertigt. Geprüft.
Hauptverteiler, Unterverteiler und individuelle Energieverteiler – abgestimmt auf Anlage, Verbraucher, Schutzkonzept und spätere Erweiterungen.
- Hauptverteiler
- Unterverteiler
- Industrieverteiler
- Modernisierung im Bestand
Auslegung
Nicht die Anzahl der Felder entscheidet.
Sondern was dahinter steckt.
Eine Energieverteilung muss zur tatsächlichen Anlage passen. Lasten, Schutzkonzept, Kurzschlussbedingungen, Selektivität, Umgebung, Erweiterungsreserven und Wartbarkeit bestimmen den Aufbau.
- 01 Lasten & Reserven Bemessung auf aktuelle Verbraucher und sinnvolle Erweiterungsreserven.
- 02 Schutzkonzept Schutzorgane und Abschaltbedingungen passend zur Anlage und Einspeisung.
- 03 Selektivität Schutzgeräte so abstimmen, dass Fehler möglichst gezielt abgeschaltet werden.
- 04 Kurzschlussbedingungen Schalt- und Schutzgeräte passend zu den am Einbauort zu erwartenden Beanspruchungen auslegen.
- 05 Erwärmung & Einbausituation Aufbau, Verlustleistung, Umgebung und Gehäusekonzept zusammen betrachten.
- 06 Wartbarkeit Übersichtlicher Aufbau, eindeutige Kennzeichnung und dokumentierte Reserve.
Verteilerbau
Von der Unterverteilung bis zur zentralen Energieverteilung.
Unterverteiler & Bereichsverteilungen
Verteiler für Produktionsbereiche, technische Anlagen, Gebäudeabschnitte und Maschinenversorgung – übersichtlich aufgebaut und für spätere Anpassungen nachvollziehbar dokumentiert.
Industrieverteiler
Individuelle Verteiler für Maschinen, Anlagen und industrielle Verbraucher, wenn Standardlösungen nicht zur Aufgabenstellung passen.
Bestandsersatz & Modernisierung
Bestehende Verteiler aufnehmen, neue Lösung planen und fertigen und den Austausch auf die betrieblichen Rahmenbedingungen abstimmen.
Weitere Ausführungen
Je nach Anwendung fertigen wir auch Außenverteiler, Zählerverteiler und Verteilungen mit USV-Einbindung. Aufbau, Schutzart, Komponenten und Dokumentation richten sich nach Einsatzort und technischen Projektanforderungen.
- Außenverteiler
- Zählerverteiler
- Verteilungen mit USV-Einbindung

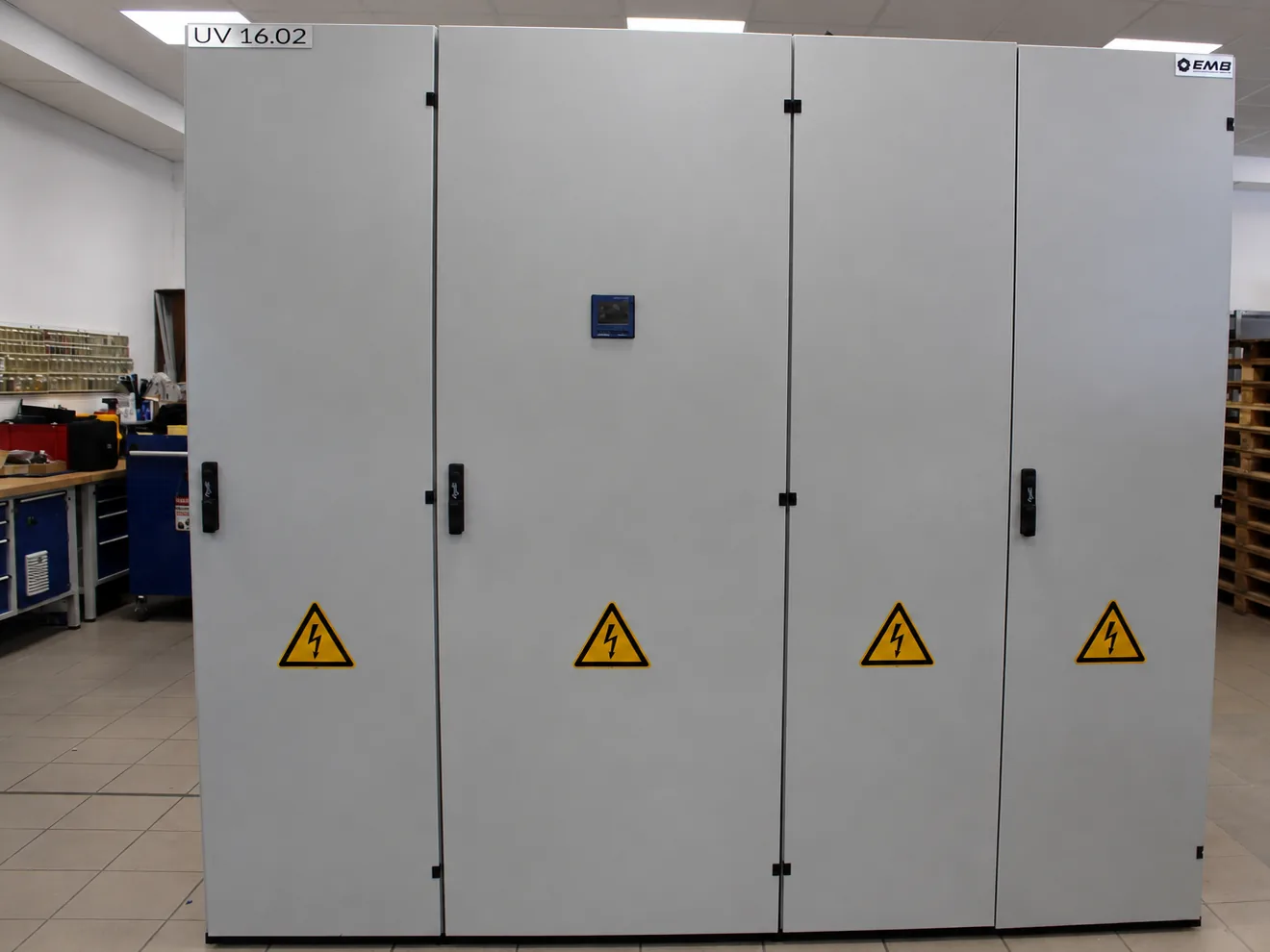

Fertigung · Neutraubling
Planung und Werkstatt bleiben nah beieinander.
Unsere Energieverteiler entstehen in der eigenen Fertigung in Neutraubling. Änderungen aus Planung, Fertigung und späterer Montage können dadurch direkt abgestimmt werden.
- Projektierung & Dokumentation
- Aufbau & Verdrahtung
- Prüfung & Übergabe
Ist die Elektrokonstruktion Teil des Auftrags, entsteht sie in EPLAN Electric P8 – dieselbe Grundlage, auf der auch der Schaltschrankbau aus eigener Fertigung arbeitet.
DIN EN IEC 61439
Nicht nur aufgebaut.
Auch nachvollziehbar nachgewiesen.
Niederspannungs-Schaltgerätekombinationen werden nach der für die jeweilige Anwendung zutreffenden Normenreihe DIN EN IEC 61439 ausgelegt und überprüft.
Bauartnachweis
Der Bauartnachweis betrachtet die Konstruktion beziehungsweise das verwendete System und die dafür erforderlichen Nachweise.
Stücknachweis
Jede fertiggestellte Schaltgerätekombination wird vor der Übergabe im vorgesehenen Umfang überprüft und dokumentiert.
Welche Teile der Normenreihe und welche weiteren Anschlussbedingungen gelten, hängt von Art und Einsatz der jeweiligen Verteilung ab.
Bei netzanschlussrelevanten Anlagen werden zusätzlich die geltenden technischen Anschlussregeln und die TAB des zuständigen Netzbetreibers berücksichtigt.
Was dabei entsteht, ist eine nachvollziehbare Prüf- und Projektdokumentation – die Grundlage für spätere Prüfungen, Wartung und Erweiterungen.
Neubau + Modernisierung
Neue Verteilung – oder der Bestand passt nicht mehr.
Neubau
Neue Verbraucher, neue Maschinen, zusätzliche Leistung oder ein neuer Gebäudebereich: Wir planen die Verteilung passend zur vorgesehenen Anlagenstruktur.
Bestand
Fehlende Reserve, Umbauten, Erweiterungen oder nicht mehr passende Dokumentation: Bestehende Verteilungen werden aufgenommen und eine technisch passende Ersatz- oder Erweiterungslösung entwickelt.
Anschluss und Einbindung übernehmen wir auf Wunsch zusammen mit der Elektroinstallation für Industrie und Gewerbe.
Aus der Praxis

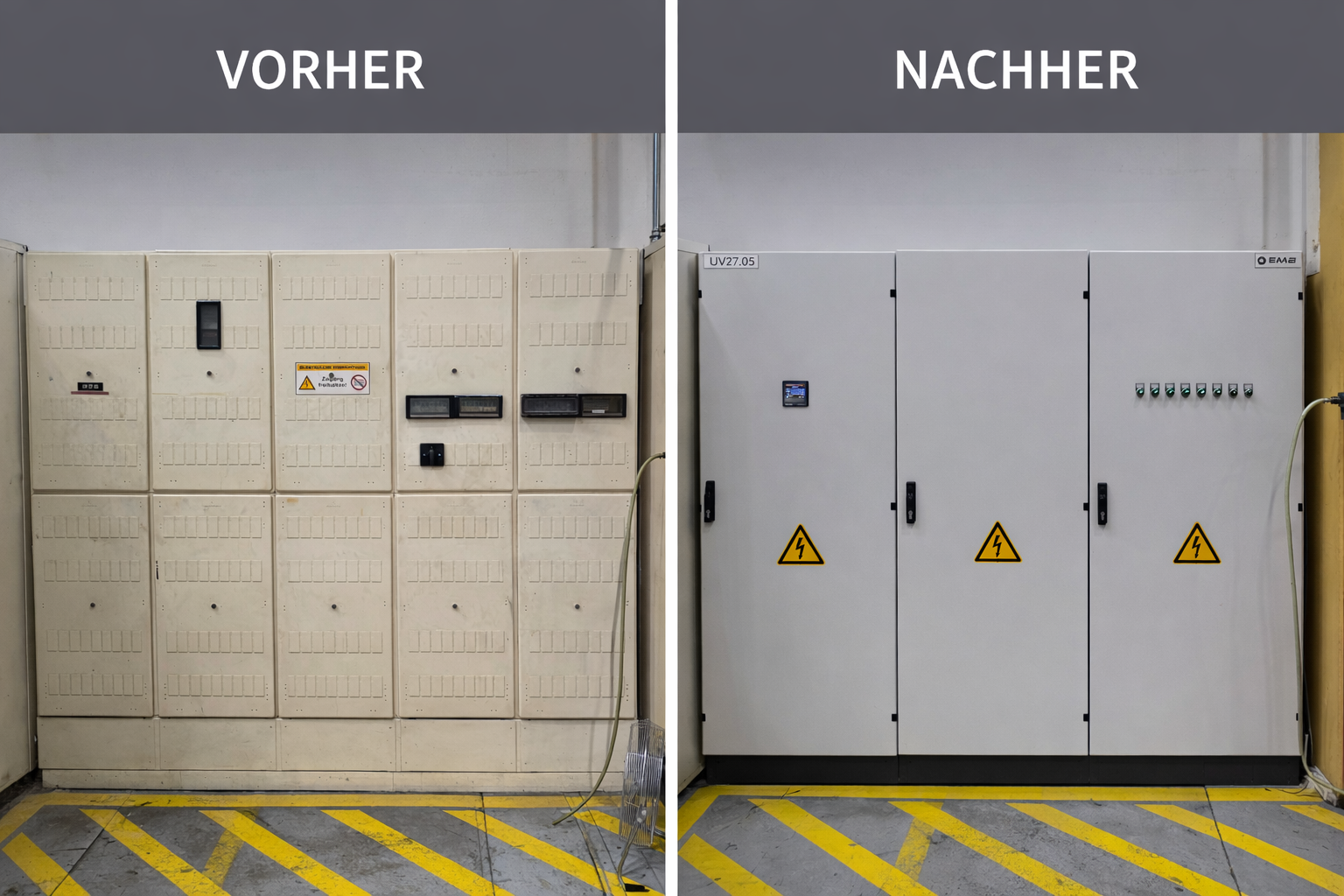

Energieverteilung im Industriebetrieb modernisiert.
Bei einem bestehenden Industriebetrieb wurden Bestandsaufnahme, Planung, Fertigung und Umbau miteinander verbunden. Die neue Verteilung wurde in Neutraubling vorbereitet und anschließend in abgestimmten Wartungsfenstern in die bestehende Anlage eingebaut. Vor Ort werden dabei bestehende Leitungen, Verbraucher und Dokumentation mit dem geplanten Zustand abgeglichen.
- Bestandsaufnahme
- EPLAN-Planung
- Fertigung in Neutraubling
- Umbau & Prüfung
Ablauf
Von den Anforderungen zur fertigen Verteilung.
- 01 Aufgabenstellung Pläne, Verbraucher, Einspeisung, Bestandsdaten und gewünschte Erweiterungsreserven klären.
- 02 Planung Anlagenstruktur, Schutzkonzept, Komponenten und Dokumentation projektbezogen festlegen.
- 03 Fertigung Mechanischer Aufbau, Bestückung und Verdrahtung in der EMB-Werkstatt.
- 04 Prüfung Stücknachweis und projektbezogene Funktionsprüfungen dokumentieren.
- 05 Montage / Übergabe Je nach Auftrag Lieferung oder Montage, Anschluss und Übergabe vor Ort.
Projektanfrage
Je mehr wir über die Anlage wissen, desto besser können wir starten.
Für eine erste technische Einordnung helfen – soweit vorhanden – insbesondere:
- Stromlaufplan / Einlinienschema
- Verbraucher- oder Lastenliste
- Angaben zur Einspeisung
- vorhandene Schutzorgane
- Fotos der Bestandsanlage
- gewünschte Abgänge
- Platzverhältnisse
- geplante Erweiterungen
- gewünschter Termin / Stillstandsfenster
Nichts davon ist Voraussetzung für eine Anfrage. Was fehlt, klären wir gemeinsam.
Anfrage
Energieverteiler anfragen
Beschreiben Sie kurz Ihre Aufgabenstellung. Vorhandene Pläne, Fotos oder Unterlagen können im weiteren Austausch ergänzt werden.
Lieber direkt sprechen? 09401 526310
Standort
Verteilerbau aus Neutraubling bei Regensburg.
Planung und Fertigung erfolgen an unserem Standort in Neutraubling. Projekte realisieren wir für Industrie- und Gewerbekunden in Bayern und projektabhängig darüber hinaus.
FAQ
Häufig gestellte Fragen zum
Energieverteiler
Der Hauptverteiler ist der zentrale Punkt hinter der Einspeisung: Von dort wird die Energie auf nachgelagerte Stromkreise und weitere Verteiler aufgeteilt. Ein Unterverteiler versorgt einen begrenzten Bereich, etwa einen Produktionsabschnitt, einen Gebäudeteil oder eine einzelne Anlage. Welche Aufteilung sinnvoll ist, ergibt sich aus Gebäude, Anlagenstruktur und Leitungswegen.
Ja. EMB fertigt projektspezifische Energie- und Unterverteilungen für Industrie und Gewerbe in der eigenen Werkstatt in Neutraubling.
Ja. Je nach Zustand und Aufgabenstellung kann eine bestehende Verteilung erweitert oder durch eine neu geplante Lösung ersetzt werden. Vorher wird der Bestand aufgenommen und die technische Vorgehensweise festgelegt.
Für Niederspannungs-Schaltgerätekombinationen ist die DIN-EN-IEC-61439-Reihe maßgeblich. Welcher Produktteil und welche zusätzlichen technischen Anschlussbedingungen anzuwenden sind, hängt von Einsatz und Anschluss der jeweiligen Anlage ab.
Ja, wenn dies Bestandteil des Projektumfangs ist. Dadurch können Fertigung, Umbau beziehungsweise Neuinstallation und anschließende Prüfung aufeinander abgestimmt werden.
Ihr Projekt
Neue Verteilung, Erweiterung oder Bestandsersatz geplant?
Beschreiben Sie kurz Ihre Aufgabenstellung. Wir klären mit Ihnen die technischen Rahmenbedingungen und den sinnvollen nächsten Schritt.
