Was ist eine HVI-Leitung?
HVI steht für High Voltage Insulation (Hochspannungsisolierung). Eine HVI-Leitung ist eine speziell isolierte Blitzschutz-Ableitung, die den nach DIN EN 62305-3 geforderten Trennungsabstand direkt in das Kabel integriert.
Bei konventionellem Blitzschutz muss zwischen der Ableitung und allen leitfähigen Gebäudeteilen (Metallfassaden, Dachrinnen, Fensterrahmen, PV-Gestelle) ein Sicherheitsabstand von bis zu 1 Meter eingehalten werden. In der Praxis ist das bei vielen Gebäuden schlicht unmöglich – hier löst die HVI-Leitung das Problem.
Kernvorteil: Die HVI-Leitung kann direkt an der Fassade verlegt werden – ohne Abstandshalter, ohne aufwändige Umgehungskonstruktionen und ohne ästhetische Einbußen.
Konventionell vs. HVI – der Unterschied
Im direkten Vergleich wird deutlich, warum immer mehr Planer und Gebäudeeigentümer auf HVI-Blitzschutz setzen:
Konventionelle Ableitung
- Trennungsabstand bis 1 m erforderlich
- Aufwändige Abstandshalter & Umgehungen
- Sichtbare Leitungsführung an der Fassade
- Problematisch bei Metallfassaden & PV
- Höherer Montageaufwand bei komplexen Gebäuden
HVI-Leitung
- Trennungsabstand integriert
- Verlegung direkt an der Fassade
- Dezent, ästhetisch, kaum sichtbar
- Ideal für Metall, Glas & PV-Anlagen
- Schnellere Montage, geringere Folgekosten
Aufbau einer HVI-Leitung
Der mehrschichtige Aufbau einer HVI-Leitung ermöglicht die sichere Ableitung von Blitzströmen bis 200 kA – direkt an leitfähigen Bauteilen vorbei:
Führt den Blitzstrom sicher von der Fangeinrichtung zur Erdungsanlage ab.
Mehrschichtige Spezialisolation, die den Trennungsabstand in das Kabel verlagert – geprüft bis 100 kV Stoßspannung.
Potentialsteuerung & Feldkontrolle. Wird mit dem Potentialausgleich des Gebäudes verbunden.
Witterungsschutz für jahrzehntelangen Außeneinsatz – UV-, ozon- und temperaturresistent.
Wann wird HVI-Blitzschutz eingesetzt?
Eine HVI-Leitung ist immer dann die richtige Wahl, wenn der konventionelle Trennungsabstand baulich nicht eingehalten werden kann – oder wenn Ästhetik eine Rolle spielt:
Industrie & Gewerbe
Hallen mit Metallfassade, Flachdach, technische Aufbauten
Kirchen & Denkmalschutz
Unsichtbare Leitungsführung an historischer Bausubstanz
PV-Anlagen auf dem Dach
Schutz von Modulen & Wechselrichter, kein Abstand zum Gestell nötig
Wohngebäude
Neubauten mit Flachdach, Metallverkleidung oder engem Verbau
Krankenhäuser & Schulen
Blitzschutzpflicht nach BayBO, gleichzeitig hohe ästhetische Anforderung
Sanierung & Nachrüstung
Bestandsbauten, bei denen nachträglich Blitzschutz gefordert wird (z. B. TÜV-Bericht)
Blitzschutzklassen nach DIN EN 62305
Die Norm DIN EN 62305 definiert vier Blitzschutzklassen (LPL – Lightning Protection Level). Die Klasse bestimmt Fangeinrichtung, Maschenweite, Ableitungsabstände und den geforderten Trennungsabstand:
Klasse I
Höchste Schutzwirkung
- Fangmaschen: 5 × 5 m
- Ableitungsabstand: 10 m
- Blitzstrom: 200 kA
Explosionsgefährdete Bereiche, Rechenzentren
Klasse II
Hohe Schutzwirkung
- Fangmaschen: 10 × 10 m
- Ableitungsabstand: 15 m
- Blitzstrom: 150 kA
Krankenhäuser, Versammlungsstätten
Klasse III
Standard-Schutzwirkung
- Fangmaschen: 15 × 15 m
- Ableitungsabstand: 20 m
- Blitzstrom: 100 kA
Bürogebäude, Schulen, Gewerbe
Klasse IV
Basis-Schutzwirkung
- Fangmaschen: 20 × 20 m
- Ableitungsabstand: 25 m
- Blitzstrom: 100 kA
Wohngebäude, landwirtschaftliche Bauten
So läuft Ihr HVI-Blitzschutzprojekt bei EMB ab
- 01 Risikoanalyse & Blitzschutzkonzept
Bewertung nach DIN EN 62305-2, Bestimmung der Blitzschutzklasse, Festlegung der Fang- und Ableitungseinrichtungen.
- 02 Planung & Materialauswahl
Auslegung der HVI-Leitungen (DEHN, OBO Bettermann u. a.), Trassenplanung, Berechnung des Trennungsabstands und Auswahl der Fangeinrichtungen.
- 03 Montage der Fangeinrichtung

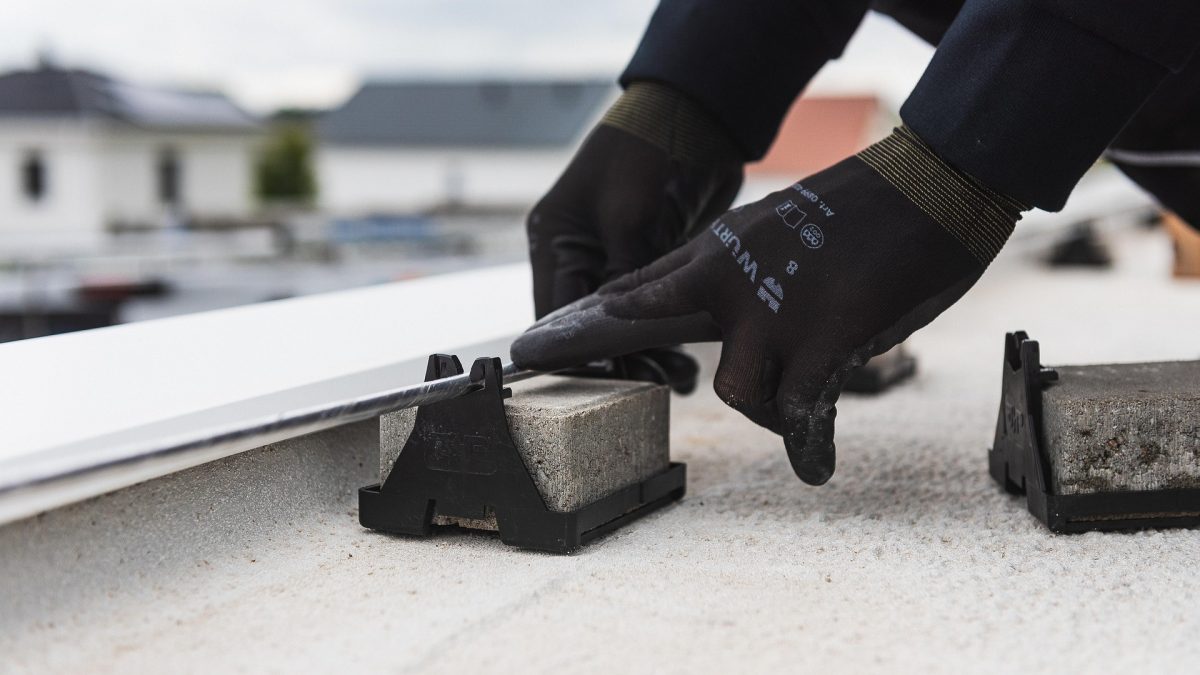

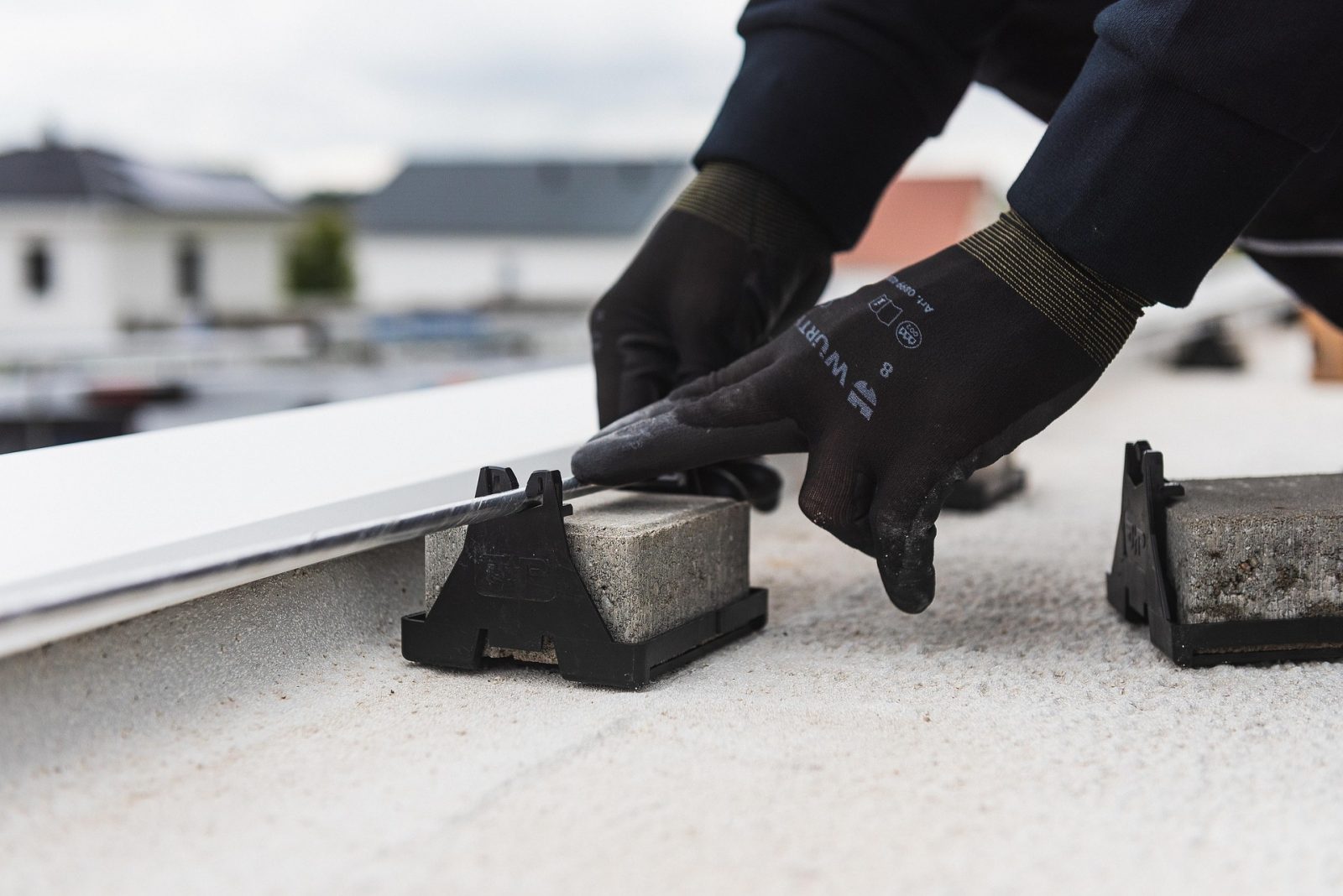

Fangleitungen, Fangstangen oder Fangmasche auf dem Dach – abgestimmt auf PV-Anlagen, Aufbauten und Dachbeschaffenheit.
- 04 Verlegung der HVI-Ableitung
Fachgerechte Montage entlang der Fassade. Anschluss der leitfähigen Außenschicht an den Potentialausgleich.
- 05 Erdungsanlage & Potentialausgleich
Erder, Anschlusspunkte und Verbindung mit dem inneren Blitzschutz – normgerecht nach DIN EN 62305-3.
- 06 Prüfung, Dokumentation & Übergabe
Durchgangsmessung, Erdungswiderstandsmessung, lückenloses Prüfprotokoll – revisionssicher für TÜV und Sachverständige.
Normen & Vorschriften im Überblick
Die Errichtung von Blitzschutzanlagen mit HVI-Leitung unterliegt einem strengen Regelwerk. EMB arbeitet nach den aktuellen Normen:
Allgemeine Grundsätze des Blitzschutzes
Risikomanagement – Risikoanalyse für Gebäude
Schutz von baulichen Anlagen & Personen (äußerer Blitzschutz)
Elektrische und elektronische Systeme (innerer Blitzschutz)
Bayerische Bauordnung – Blitzschutzpflicht
Deutsche Umsetzung der IEC 62305-Normenreihe
Warum EMB für Ihren Blitzschutz in Bayern?
Erfahrung mit äußerem und innerem Blitzschutz für Industrie, Gewerbe und öffentliche Gebäude.
Zertifizierte Fachkräfte mit Erfahrung in der Verlegung von HVI-Leitungen namhafter Hersteller.
Lückenloses Prüfprotokoll mit Messwerten, das bei jeder Prüfung standhält.
Risikoanalyse, Planung, Montage, Prüfung und Wartung – kein Koordinierungsaufwand für Sie.
Kurze Wege in Regensburg, Neutraubling, Straubing, Kelheim, Schwandorf und ganz Bayern.
Regelmäßige Wiederholungsprüfung nach DIN EN 62305 – alle 1–4 Jahre je nach Blitzschutzklasse.
Häufig gestellte Fragen zum HVI-Blitzschutz
Eine HVI-Leitung (High Voltage Insulation) integriert den nach DIN EN 62305-3 geforderten Trennungsabstand direkt in das Kabel. So kann die Ableitung ohne Sicherheitsabstand direkt an der Gebäudefassade verlegt werden.
Immer dann, wenn der Trennungsabstand baulich nicht eingehalten werden kann – bei Metallfassaden, Flachdächern, PV-Anlagen, denkmalgeschützten Gebäuden oder engen Gebäudegeometrien.
HVI-Leitungen sind in der Materialanschaffung teurer als Runddraht, sparen aber Montagekosten durch entfallende Abstandskonstruktionen. EMB erstellt nach Vor-Ort-Begehung ein verbindliches Festpreisangebot – jetzt anfragen.
Die BayBO schreibt Blitzschutz für Gebäude vor, bei denen Blitzschlag schwere Folgen haben kann (Versammlungsstätten, Krankenhäuser, Hochhäuser). Für viele weitere Gebäude ergibt sich die Pflicht aus der Risikoanalyse nach DIN EN 62305-2.
Je nach Blitzschutzklasse alle 1–4 Jahre. Klasse I und II: jährlich. Klasse III und IV: alle 2–4 Jahre. EMB bietet Wartungsverträge mit automatischer Erinnerung an den nächsten Prüftermin.
Ja. HVI-Leitungen eignen sich hervorragend zur Nachrüstung, z. B. wenn ein TÜV-Bericht Blitzschutzmängel feststellt oder bei der Installation einer neuen PV-Anlage Blitzschutz erforderlich wird.
